Miksi kääntörengas on kriittinen raskaiden koneiden ja tuuliturbiinien pyörivälle liikkeelle?

Raskaiden koneiden maailmassa on komponentti, joka mahdollistaa pyörimisen valtavien kuormien alla – kääntörengas. Tämä laajamittainen laakeri, joka tunnetaan myös kääntöpöydän laakerina, käsittelee samanaikaisesti aksiaalisia voimia, säteittäisiä voimia ja kaatumismomentteja, mikä tekee siitä välttämättömän kaivinkoneissa, nostureissa, tuuliturbiineissa ja työtasoissa. TutkimmeKääntyvä rengasalkaenHuaxi, joka tutkii sen suunnitteluperiaatteita, materiaalivaatimuksia ja sen kriittistä roolia teollisuuden aloilla rakentamisesta uusiutuvaan energiaan. Tarkastelemme myös tuotantokapasiteettia, laatujärjestelmiä ja sertifikaattejaHuaxiluotettava toimittaja tällä vaativalla alalla.

"Liitys", joka pitää raskaan teollisuuden liikkeessä

Kuvittele massiivinen tuuliturbiini, joka kääntää lapojaan tuulta päin. Tai kohoava nosturi, joka pyörittää puomiaan nostaakseen raskaita kuormia. Tai kaivinkone, joka heilauttaa kättään kaivautuakseen maahan. Jokaisessa näistä koneista on yksi komponentti, joka mahdollistaa pyörimisen – kääntörengas. Usein "koneniveleksi" kutsuttu suuri laakeri yhdistää pyörivän ylärakenteen kiinteään alarakenteeseen siirtäen valtavia voimia sallien samalla tasaisen, kontrolloidun liikkeen.

Kääntörengas ei ole tavallinen laakeri. Se on tyypillisesti halkaisijaltaan suuri – 0,4–10 metriä – ja sen on kestettävä yhdistettyjä kuormia, jotka tuhoavat vakiolaakereita. Näitä kuormia ovat aksiaaliset voimat (pystypaino), säteittäiset voimat (vaakasuorat työnnät ja vedot) ja kaatumismomentit (kallistusvoimat). Kääntörenkaan rakenne, jossa on vierintäelementtejä, kulkuratoja ja usein integroituja hammaspyörän hampaita, mahdollistaa sen, että se tukee näitä kuormia säilyttäen samalla tarkan pyörimisen hallinnan.

Jiangyin Huaxi Flange Co., Ltd., Jiangsu Huaxi Groupin tytäryhtiö, on valmistanut rengasmaisia ​​takoja ja valmiita laippoja vuodesta 1984 lähtien. Yritys tuottaa 35 000 tonnia rengastyyppisiä takeita ja 25 000 tonnia valmiita laippoja ja putkien liitososia vuosittain yli 10 000 spesifikaatiolla. NiidenKääntyvä rengastuotteet valmistetaan ruostumattomasta teräksestä, hiiliteräksestä, seosteräksestä ja duplex-teräksestä, ja niitä viedään 28 maahan. Tässä artikkelissa tarkastellaan ominaisuuksia, valmistusprosesseja ja sovelluksia, jotka tekevät Huaxista merkittävän toimijan kääntörengasmarkkinoilla.

Tekniset tiedot

Alla on yhteenveto laitteen tärkeimmistä ominaisuuksista ja ominaisuuksistaKääntyvä rengastuotteet alkaenHuaxi.

Mikä tekee kääntörenkaasta eron tavallisista laakereista?

Kääntörenkaan arvon ymmärtäminen auttaa tarkastelemaan ainutlaatuisia vaatimuksia, jotka sen on täytettävä.

Yhdistetty kuormituskapasiteetti

Kääntörengas on suunniteltu käsittelemään voimien yhdistelmää, joka tuhoaisi nopeasti tavallisen laakerin. Nosturissa kuorman ja puomin paino luo massiivisen kaatumismomentin. Tuuliturbiinissa koneen ja siipien paino synnyttää aksiaalisia kuormia, kun taas tuulivoimat säteittäisiä ja kallistuvia kuormia. Kääntörenkaan vankka rakenne – halkaisijaltaan suuria ratoja ja useita rivejä vierintäelementtejä – jakaa nämä voimat tehokkaasti.

Suuri halkaisija, kompakti korkemeille

Kääntörenkaille on ominaista niiden suuri halkaisija suhteessa niiden korkeuteen. Tämä "levymäinen" muoto mahdollistaa niiden asentamisen suoraan koneen ylä- ja alarakenteiden väliin, mikä säästää tilaa ja tarjoaa tarvittavan kantavuuden. Halkaisija voi vaihdella 200–10 000 mm tai enemmän sovelluksesta riippuen.

Integroidut hammaspyörän hampaat

Monet kääntörenkaat sisältävät hammaspyörän hampaat sisä- tai ulkorenkaassa, mikä mahdollistaa suoran integroinnin vetopyörään. Tämä eliminoi erillisen vaihteen tarpeen, yksinkertaistaa koneen rakennetta ja vähentää painoa. Vaihtoehtoja ovat sisäinen vaihteisto, ulkoinen vaihteisto tai hampaattomat kokoonpanot.

Asennuksen joustavumeille

Kääntörenkaat asennetaan tyypillisesti sisä- ja ulkorenkaiden pultinreikillä. Tämä mahdollistaa helpon integroinnin koneen rakenteeseen. Pultinrei'illä varustetut laipalliset mallit ovat yleisiä, mikä takaa varman kiinnityksen.

Valmistusprosessi: raaka-aineesta valmiiksi renkaaksi

Korkealaatuisen kääntörenkaan valmistus vaatii edistyneitä taonta-, koneistus- ja lämpökäsittelyominaisuuksia.Huaxion investoinut voimakkaasti näille alueille.

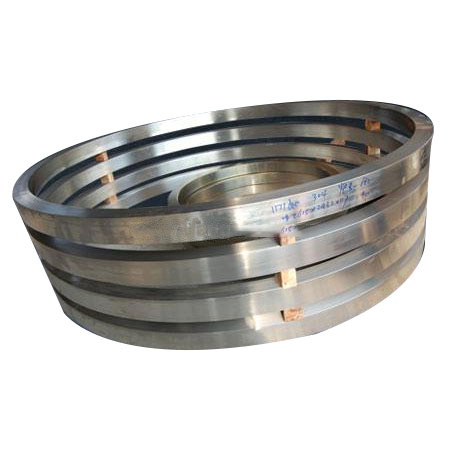

rengastyyppinen taonta

Prosessi alkaa teräsharkolla tai -aihiolla, joka kuumennetaan ja sitten taotaan renkaan muotoiseksi.Huaxikäyttää 3 600 tonnin öljyhydraulisia puristimia, 5 metrin rengasmyllyjä ja sähköhydraulisia vasaroita materiaalin muotoiluun. Tämä taontaprosessi kohdistaa teräksen raerakenteen, mikä parantaa sen lujuutta, sitkeyttä ja väsymiskestävyyttä.

Tarkkuustyöstö

Takomisen jälkeen renkaalle tehdään tarkkuustyöstö.Huaxion varustettu 2-5 metrin pystysorveilla, 5 metrin NC-porakoneilla ja muilla kehittyneillä laitteilla. Nämä koneet tuottavat tarkat mitat, pultinreiät ja hammaspyörän hampaat valmiille kääntörenkaalle. CNC-tekniikan käyttö varmistaa johdonmukaisuuden ja tarkkuuden.

Lämpökäsittely

Lämpökäsittely on kriittinen kääntörenkaiden mekaanisten ominaisuuksien saavuttamiseksi. Prosessi sisältää tyypillisesti normalisoinnin, hehkutuksen, karkaisun ja karkaisun. Vaativiin sovelluksiin, kuten tuuliturbiiniin, käytetään materiaaleja, kuten 42CrMo4V, jotka vaativat erityisiä lämpökäsittelyparametreja vaaditun lujuuden ja sitkeyden saavuttamiseksi.

Laadunvalvonta ja tarkastmeille

Huaxisillä on täydellinen laaduntakuujärjestelmä ja täydellinen sarja nykyaikaisia ​​fysikaalis-kemiallisia tarkastuslaitteita. Laatuosasto raportoi suoraan pääjohtajalle ja valvoo tarkasti jokaista tuotantoprosessin vaihetta. Tämä varmistaa, että vaatimustenvastaiset materiaalit eivät koskaan pääse varastoon, siirry seuraavaan prosessiin tai poistu tehtaalta.

Sovellukset avaintoimialoilla

TheKääntyvä rengasalkaenHuaxikäytetään monilla eri aloilla, joissa raskaiden kuormien on pyörittävä luotettavasti.

• Tuulivoima– Kääntörenkaat ovat kriittisiä osia tuuliturbiinissa, ja niitä käytetään kiertojärjestelmässä (keinon kääntämiseen tuuleen) ja nousujärjestelmässä (siipien kulman säätämiseen). Renkaiden on kestettävä äärimmäisiä sääolosuhteita ja toimittava luotettavasti vuosikymmeniä.

• Rakentaminen ja louhinta– Kaivinkoneet, nosturit ja työtasot luottavat kääntörenkaisiin pyörivässä liikkeessään. Nämä koneet toimivat vaativissa ympäristöissä, joissa on raskaita kuormia ja toistuvia, usein värähteleviä liikkeitä.

• Materiaalinkäsittely– Satamanosturit, laivojen purkukoneet ja pinoamiskoneet käyttävät kääntörenkaita puomien ja käsittelylaitteiden pyörittämiseen. Renkaiden on kestettävä suuria kuormia ja toistuvia käyttöjaksoja.

• Kaivoslaitteet– Suuret kaivoskoneet, kuten vetoköydet ja kauhapyöräkaivukoneet, tukevat ja pyörittävät massiivisia rakenteitaan kääntörenkailla.

• Meri ja offshore– Kääntörenkaita käytetään laivanostureissa, offshore-lavanostureissa ja muissa merisovelluksissa, joissa korroosionkestävyys ja luotettavuus ovat ensiarvoisen tärkeitä.

• Teollisuuden koneet– Monissa teollisuuslaitteissa robotiikasta levysoittimiin käytetään kääntörenkaita tarkkaan pyörintäsäätöön.

Usein kysytyt kysymykset

K: Mikä on kääntörengas ja mitä se tekee?

V: Kääntörengas, joka tunnetaan myös kääntöpöydän laakerina, on suuri laakeri, joka voi samanaikaisesti tukea aksiaalisia voimia, säteittäisiä voimia ja kaatumismomentteja. Se mahdollistaa rakenteen pyörimisen samalla kun se tukee raskaita kuormia. Käyttökohteita ovat nosturit, kaivinkoneet, tuuliturbiinit ja työtasot.

K: Mitä materiaaleja käytetään kääntörenkaissa?

V: Yleisiä materiaaleja ovat 50Mn, 42CrMo ja C45. Vaativiin sovelluksiin, kuten tuuliturbiiniin, käytetään korkealaatuisempia materiaaleja, kuten 42CrMo4V.Huaxitarjoaa kääntörenkaita hiiliteräksestä, ruostumattomasta teräksestä, seosteräksestä ja duplex-teräksestä.

K: Voiko kääntörengasta mukauttaa?

V: Kyllä.Huaxivoi valmistaa kääntörenkaita asiakkaan piirustusten tai näytteiden mukaan. Vaihtoehtoja ovat erilaiset halkaisijat, hammaspyöräkokoonpanot (sisäinen, ulkoinen tai hampaaton) ja asennusreikäkuviot.

K: Mitä sertifikaatteja Huaxilla on kääntörenkaiden tuotannossa?

V:Huaxion ISO9001, saksalainen TÜV Rheinland ISO9001 & PED, Kiinan luokituslaitoksen valtuutus, AQSIQ-luokan A-vientiyritysarviointi ja BV:n tehdashyväksyntä. Nämä sertifikaatit osoittavat kansainvälisten laatu- ja turvallisuusstandardien noudattamisen.

K: Millä teollisuudenaloilla käytetään kääntörenkaita?

V: Kääntörenkaita käytetään tuulivoimassa, rakentamisessa ja kaivauksissa, materiaalinkäsittelyssä, kaivostoiminnassa, merellä ja offshore-koneissa sekä yleisissä teollisuuskoneissa.

K: Mikä on kääntörenkaan tyypillinen halkaisija-alue?

V: Kääntörenkaan halkaisija on tyypillisesti 0,4-10 metriä, ja jotkut sovellukset vaativat jopa suurempia kokoja.

Johtopäätös

TheKääntyvä rengasalkaenHuaxi on kriittinen komponentti nykyaikaista teollisuutta käyttävissä koneissa. Sen kyky käsitellä yhdistettyjä kuormia ja mahdollistaa tasaisen, hallitun pyörimisen tekee siitä välttämättömän sovelluksissa aina tuuliturbiineista rakennuslaitteisiin. Valmistusprosessi – rengastyyppisestä takomisesta tarkkuuskoneistukseen ja lämpökäsittelyyn – vaatii kehittyneitä ominaisuuksia ja tiukkaa laadunvalvontaa.Huaxion investoinut merkittävästi.

Yli 35 000 tonnia vuotuista rengastyyppistä taontatuotantoa, kattava laitekanta ja sarja kansainvälisiä sertifikaatteja,Huaxion asettanut itsensä osaavaksi kumppaniksi asiakkaille 28 maassa. Yrityksen kyky tuottaa sekä vakio- että räätälöityjä tuotteita yhdistettynä laatuun tekee siitä luotettavan kääntörenkaiden ja niihin liittyvien komponenttien lähteen.

Jos etsit luotettavaa kääntörenkaiden toimittajaa teollisuus-, tuulivoima- tai rakennussovellukseesi tai jos sinulla on kysyttävää mukautetuista teknisistä tiedoista ja hinnoittelusta, suosittelemmecontactmeille tänään.
